Grondradar of betonradar: wat heb jij nodig?
Grondradar en betonradar gebruiken dezelfde techniek, maar zijn gebouwd voor een ander oppervlak: grondradar voor de open grond, betonradar voor gewapend beton. Bepaal je keuze aan de hand van drie vragen:
- Welk oppervlak? — open grond of gewapend beton bepaalt of je grondradar of betonradar nodig hebt
- Welke diepte? — een lage frequentie meet dieper maar minder gedetailleerd, een hoge frequentie ondieper met meer detail
- Hoe vaak zet je het in? — een eenmalig project leent zich voor huur, structureel gebruik voor koop of lease
Geometius voert de volgende systemen:
| Systeem | Type | Specificaties | Toepassing | Koop of huur |
|---|---|---|---|---|
| IDS C-Thrue | Betonradar | Dieptebereik 0-100 cm, 2,4 kg, 2,0 GHz | Wapeningsstaal, kabels en holtes in beton, vóór renovatie of doorboring | Koop, huur of lease |
| IDS Stream DP | Grondradar-array | 200-1.000 MHz, 30 kanalen, tot 14 km/u | Grootschalige kabel- en leidingdetectie, projectvoorbereiding | Koop of lease |
| IDS Opera XR | Grondradar | 200 en 900 MHz dual antenne, 20 kg | Kabel- en leidingdetectie, infraplanning, schadepreventie bij graafwerk | Koop of lease |

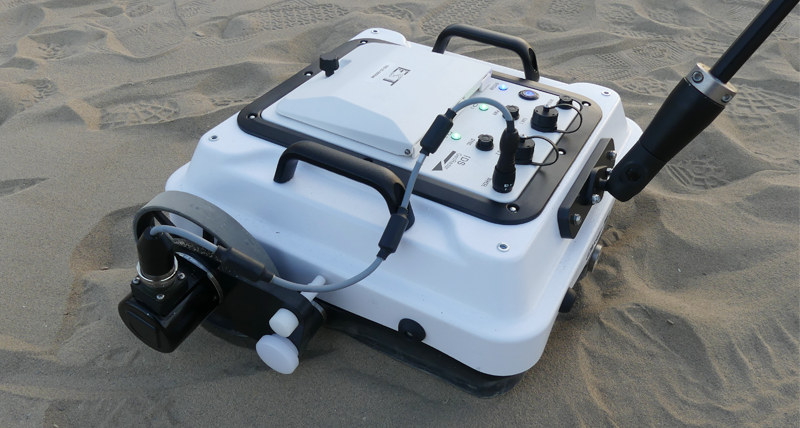

| IDS Chaser XR | Grondradar | 80-1.500 MHz, 4,8 kg, handzaam | Milieuonderzoek, archeologie, bodemonderzoek en kabeldetectie | Koop, huur of lease |
Twijfel je tussen grondradar en betonradar, of tussen de systemen onderling? Onze specialisten adviseren je merkonafhankelijk op basis van je project: het oppervlak, de gewenste diepte en hoe vaak je het systeem inzet.
Toepassingen van GPR
Ground penetrating radar wordt ingezet zodra je onder een oppervlak wilt kijken vóórdat er wordt gegraven, geboord of gesloopt:
- Grondradar: kabels en leidingen opsporen (KLIC-onderzoek), niet-geleidende objecten zoals glasvezel en kunststof buizen, archeologisch onderzoek en bodemstructuur in kaart brengen
- Betonradar: wapeningsstaal lokaliseren, bekabeling in vloeren en muren, pre-bore scanning om doorboringen te voorkomen, en inspectie van tunnels en bruggen
- Renovatie en sloop: vooraf checken wat er in de constructie zit, zodat je niet blind een leiding of kabel raakt
In de praktijk zie je grondradar vooral terug bij de GWW-sector (grond-, weg- en waterbouw), nutsbedrijven en leidingbeheerders die vóór een graafmelding willen weten wat er in de grond ligt. Betonradar wordt daarnaast veel ingezet door aannemers en boorbedrijven, vlak voordat ze een gat boren in een vloer of muur waar bekabeling of wapeningsstaal onder kan zitten.
Hoe werkt een grondradar?
Grondradar zendt elektromagnetische pulsen de grond of het beton in via een zender-antenne. Zodra het signaal een overgang tegenkomt, bijvoorbeeld tussen grondlagen, een leiding of wapeningsstaal, wordt het teruggekaatst en opgevangen door een ontvanger-antenne.
De frequentie van het systeem bepaalt de balans tussen diepte en resolutie: een lage frequentie (rond 200 MHz) meet dieper maar minder gedetailleerd, een hoge frequentie (tot 1.500 MHz bij de Chaser XR) meet ondieper maar met meer detail. Software zoals IQMaps of NDT Reveal verwerkt de radardata tot een leesbare 3D-kaart van wat er onder het oppervlak zit.
Bij de meerkanaals-systemen, zoals de Stream DP met 30 kanalen in dubbele polarisatie, worden meerdere scans tegelijk gecombineerd tot een 3D-reconstructie in één rit over het terrein. Dat is sneller dan losse scans naast elkaar leggen, en geeft direct een vollediger beeld van wat er onder het oppervlak zit.
IDS GeoRadar: het merk achter de apparatuur
Geometius levert grondradar en betonradar van IDS GeoRadar, onderdeel van Hexagon, hetzelfde precisietechnologieconcern achter Trimble-achtige merken in de meetindustrie. Als Trimble Authorized Distribution Partner en Authorized Service Center is Geometius gewend om apparatuur op hoog niveau te onderhouden. Voor IDS GeoRadar geldt dezelfde aanpak: eigen werkplaatsen, gecertificeerde service engineers en Nederlandstalige support bij elk systeem.
Grondradar kopen of huren
Wil je een grondradar of betonradar niet aanschaffen maar voor een project inzetten? Bij Geometius kun je de IDS Opera XRgrondradar en de C-Thrue betonscanner huren. De overige systemen zijn verkrijgbaar via koop of lease.
Huur is de logische keuze bij een eenmalig of kortlopend project: je betaalt alleen voor de inzetperiode, zonder kapitaal vast te leggen in apparatuur die maar af en toe draait. Werk je structureel met GPR, dan is koop of lease op langere termijn voordeliger. Onze sales engineers rekenen dit graag met je door.
Advies nodig?
Twijfel je welk systeem, en koop of huur, bij jouw project past? Vraag vrijblijvend advies aan onze sales engineers of vraag een offerte aan.
